贴标系统 HERMES Q2-高赋码贴标机
窄幅机种
小标签专用

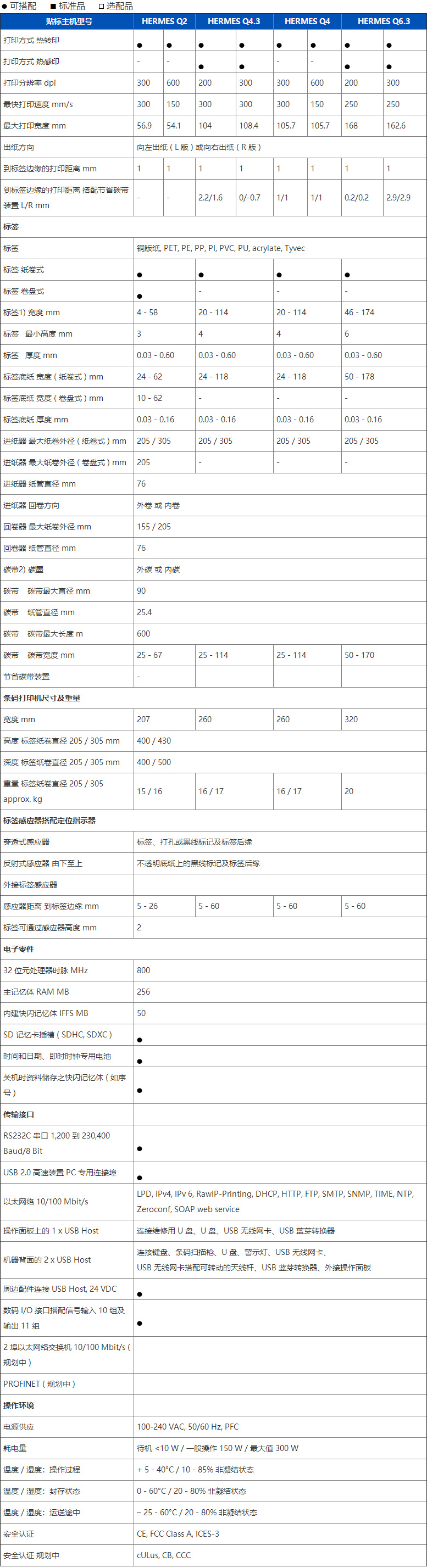

| 1.1 贴标主机 | HERMES Q2 | |
|---|---|---|
| 打印分辨率 dpi | 300 | 600 |
| 最快打印速度 mm/s | 300 | 150 |
| 最大打印宽度 mm | 56.9 | 54.1 |
| 纸卷外径 mm | 205 / 305 | |
| 最大标签宽度 mm | 58 | |
标签 ( 纸卷式 )
HERMES Q label roll diameter 205 mm
HERMES Q2, Q4, Q6.3
标签纸卷直径 205 mm
HERMES Q2, Q4, Q6.3
标签纸卷直径 305 mm
较窄的标签
纸卷式或卷盘式
为了避免皱折的产生，
如标签底纸宽度小于 20 mm，
碳带必须可以使它的两侧超出
标签底纸。为此，须搭配隔片
将标签底纸偏移 7 mm。
为了避免皱折的产生，
如标签底纸宽度小于 20 mm，
碳带必须可以使它的两侧超出
标签底纸。为此，须搭配隔片
将标签底纸偏移 7 mm。
出纸方向
HERMES QL
HERMES QL
向左出纸
HERMES QR
HERMES QR
向右出纸
保护外盖
HERMES Q with cover
HERMES Q2, Q4, Q6.3
标签纸卷直径最大至 205 mm
应用范例
PCB 板标识
包装标识
货柜标识
1 操作面板
直觉简便的操作搭配浅显易懂的图示可方便调整机身设定。
2 碳带供应轴及回收轴
轴心三片旋紧式设计可快速简单地更换碳带。
3 坚固底座机构
一体成型铸铝打造。所有打印机构皆稳固组装于支架底座上。
4 贴标手臂的安装
手臂安装在插销上，因此可以转动以更换标签及进行维修保养。
5 打印头立柱
一个立柱固定于内侧；另一个立柱调整至标签边缘，确认打印品质良好后就定位。
6 打印头
所有同样宽度的打印头可任意替换。简单几个步骤就能更换打印头。
7 节省碳带装置 ( 选配品 )
在标签进纸的同时，打印头会抬起且碳带会停止转动。
8 卸除打印滚轴
装卸简易的设计便于进行清洁或更换磨损的打印滚轴。
9 枢轴式剥离板
用于优化标签在包装贴标作业中的剥离过程。
10 标签进纸器
透过手臂及动态止煞装置可确保标签持续平稳地进纸。
11 回卷器
在标签剥离后回卷器可完全回收底纸。轴心三片旋紧式设计易于插入及取出标签底纸。
12 标签感应器
搭配穿透式及反射式感应器以精准定位标签上的打印位置并侦测标签后缘。
打印精准度
标签尺寸越小，对打印精准度的要求越高。藉由调整校正，打印的最大偏差值可降低为 ±0.2 mm。
操作面板
直觉简便的操作搭配浅显易懂的图示可方便调整机身设定
1 LED 灯显示：开机
2 状态列：接收打印资料、记录资料串流、碳带将耗尽预警、插入 SD 记忆卡 / U 盘、蓝芽、WLAN 无线网络、以太网络、USB Slave 传输接口、时间
3 状态通知：待机、暂停、每笔打印工作完成的标签数量、已就剥离位置的标签、等待外部信号
4 USB 插槽 维修用 U 盘或 U 盘专用，可上传档案至机身内建快闪记忆体。
5 操作
Printing icon 进行贴标作业
Menu 跳至选单
Reprint 重复打印最后一张标签
Interrupt 中断及继续打印工作
Stop 停止及删除所有打印工作
Label feed 标签进纸
会随着安装方向转换为横屏或竖屏。
旋转 90° 的贴标主机
视频导览
设定选项
打印参数
调整标签打印定位 Y
选择打印速度
外接操作面板
功能与贴标主机上的操作面板相同
屏幕的显示会随着摆横或摆直转换。
可依需求选择使用外接操作面板或贴标主机内建的操作面板。
贴标主机连接埠：USB 2.0 高速装置
1 LED 灯显示： 开机
2 USB 插槽 维修用 U 盘或 U 盘专用，可上传档案至机身内建快闪记忆体。
3 USB 传输线，长度 1.8 至 16 m
长度如超过 3 m 则只能使用规定的传输线；规格尺寸请参见安装说明
